不稳定的PROFIBUS通信通常是由错误的物理状态或不匹配的总线参数选择造成的。有时PLC也会自动报警,但遗憾的是报警位置并非是真正的故障源。正在运行的PROFIBUS网络并不意味着它能够完全可靠地运行,更不能进行自动优化;只有配合网络诊断工具套件才能及早消除隐患,使您信心倍增。



Softing的PROFIBUS TESTER诊断工具都具有以下优点:

 完美地适合总线检测的每一单项任务

 文版软件,更易于使用

 功能极其强大

结合运用Softing的PROFIBUS诊断工具,可提供针对PROFIBUS网络的最高级别全面检测,达到预防性维护和故障排除的目的。

运用Softing的PROFIBUS诊断工具受益匪浅:

 提高网络可靠性

 优化PROFIBUS通信

 预防并减少停机

 降低运行成本

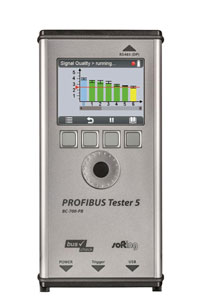

PROFIBUS Tester 5 新一代全能诊断仪:



PROFIBUS Tester 5 (PB-T5)是一款功能强大的DP总线诊断和故障排除工具,用于PROFIBUS线缆测试、物理链路层信号质量检测和协议层通信分析。PB-T5内置充电电池,单机模式下可以图形化显示信号质量柱状图,快速查看检测结果。存储在PB-T5中的检测结果可导入到PC软件中用于更详细分析。在不影响PROFIBUS正常运行的情况下,PROFIBUS-Tester 5对DP段内所有主从站的物理层和协议层同时进行完整检测,从而分析网络状况并定位故障源。它能准确检测出瞬时干扰和早期错误隐患,比如线缆老化、电阻丢失、接头松动等,可实现预防性维护,有效避免非计划性停机。 与上一代相比,PB-T5的单机检测功能更强大,同时还增加了线缆测试功能。



基本订货号:BC-700-PB




PROFIBUS Tester 4全能诊断仪:



使用PROFIBUS-Tester 4 "all in one"提供的测量结果,总线中一旦有错误发生,右侧的相关信息将显示成红色,点击详细查看和信号质量可进一步分析错误类型,详细查看里提供了总线通讯的完整记录,信号质量里将显示主站和从站的完整参数及电平质量值。



该工具使物理层和协议层的测试结果一目了然,即使您不是专家也可以轻松使用。物理层和协议层测试结果一分为二各用一个红绿灯显示,绿色代表正常、红色代表有错误,除了基本的PROFIBUS参数如波特率、主站个数、从站个数外,物理层状态通过信号质量值来判断,虽然绝大多数的错误是源自于物理层引起的,比如缆线老化、接头松动、电磁干扰、终端电阻丢失或设备损坏等,但即使物理层的分析结果为“绿灯”,仍需要对协议层进行分析,包括站点是否响应、组态是否正确等,隐藏的通讯信息仍需要通过解码来评估。



基本订货号:BC-600-PB



PROFIBUS Tester 3网络检测仪:



PROFIBUS网络检测仪是对PROFIBUS网络进行分析、监测、发现错误与系统维护的专业工具。PB-T3通过USB快捷地连接到任意计算机上,除自动检测波特率与分析网络中各个设备以外,还可确定总线中任何设备的信号质量,提供总线中信号状况的概览视图,并通过内置的有存储功能的示波器直观地显示物理信号的形态。以帮助用户迅速地发现并纠正错误,诸如终端电阻丢失、多余电阻、线缆老化、线缆折叠扭曲、线缆中断、接头松动、屏蔽不良、模块或驱动损坏、波特率不匹配等。



基本订货号:PB-T3






PROFIBUS DP+PA Protocol Analyser协议分析仪:



PROFIBUS协议分析仪是分析和优化PROFIBUS网络通讯时不可缺少的工具。它是连续监测网络、探测早期错误隐患、优化数据交换能力、分析错误配置等方面最理想的专业工具通过基于USB接口的PROFIBUS主动式探测器连接到PROFIBUS网络,确保易于在移动条件下使用。通过提供可选的MBP接口,它可以直接连接到PROFIBUS PA网络。这意味着可以在同一时间对耦合在一起的两个不同网段进行监测和分析。



基本订货号:BC-400-PB  (仅适于DP)

                   BC-450-PB  (适用于DP+PA)






PROFIBUS Monitor在线监测仪:



PROFIBUS Monitor是一款强有力的工具,它可及时发现PROFIBUS网络中的早期隐患。通过对总线的连续监测,能非常可靠地检测出网络中初始不太严重, 甚至是缓慢地恶化的问题.如果需要进行维护,该工具可自动提醒操作人员,使状态维护策略可自动执行,减少操作员的干预。



基本订货号:BC-502-PB






PROFIBUS PA Monitor网络检测仪:



PROFIBUS PA网络检测仪是用来在线检测Profibus-PA段配置,而不影响正常生产。通过总线网络馈电,因此不需要电池或外部电源。它可用于防爆等危险区域。它是维护人员监测段配置和解决错误配置的有效工具。



基本订货号:BC-230-PB






PROFINET Monitor在线监测仪:



PROFINET Monitor在线监测仪是持续检测PROFINET网络状态的强大工具,网络状态的变化通知功能可用来识别未来可能会发生的错误,避免不必要的生产损失。它可检测错误帧、循环时间偏差、可用节点丢失、网络负载变化等事件。用户可自定义报警条件,监测仪可储存最多100个报警,独立的报警分析功能可在通信仍在运行的情况下分析错误原因。监测仪不会影响和干扰网络的正常运行,安装调试操作该工具只需要PROFINET基础知识。



基本订货号:DDA-AA-005000






TH SCOPE在线中央监控软件:



Monitoring and Diagnostics of PROFIBUS, PROFINET, EtherNet/IP and Modbus TCP Networks



基本订货号:LRA-JY-003025






TH LINK PROFINET在线监控仪:



Plug and Play Diagnostics of PROFINET Networks



基本订货号:GDA-JA-003034







TH LINK PROFIBUS在线监控仪:



Plug and Play Diagnostics of PROFIBUS Networks



基本订货号:GEA-JN-003006





Industrial Ethernet Tester以太网测试仪:



以太网测试仪BC-200-ETH是以太网线缆检测、网络和数据分析、带宽管理和故障排除的强大测试工具。开机后,可通过彩色触摸屏直接操作,界面直观,易于快速检测。检测结果清晰地显示在显示屏上,方便浏览,并提供内置的帮助系统。“专家模式”还能显示检测的详细信息和有用的故障排除技巧。“线缆检测”功能可检测网络是否有短路或者是否有不正确的连线。“协议分析”功能监视网络的数据通信,配置数据过滤器帮助用户快速识别并纠正复杂问题,可储存多达10000个数据包,通过WireShark软件可将这些数据包下载到PC机用于后期分析。“流量记录”功能可检测网络的带宽负载情况。该工具可按照RFC2455规范执行标准的压力测试,测试结果可用作认证的一部分。



基本订货号:DDA-JJ-004300
