不同PLC间Ethernet通讯网关

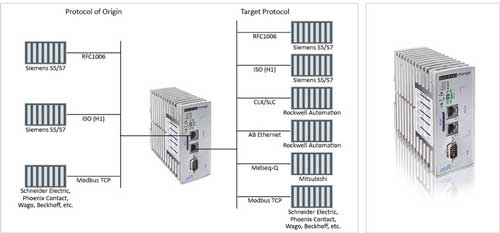

当今,以太网越来越多的被应用到工业领域。目前基于以太网的协议有:ISO(H1)、ISO on TCP(RFC1006)、Modbus on TCP、EtherNet/IP和AB Ethernet。尽管这些协议基本相似并且差别不大,但不同协议之间的通信却并不那么简单。Softing (INAT) Echochange 提供了解决方案:在原来不兼容的协议之间建立联系,可以对本地和远程的设备进行配置并且支持多达30个活动连接,同时配置软件还提供了综合诊断功能。
功能
-
连接不同的PLC
-
Siemens Simatic S7, S5
-
Rockwell ControlLogix, CompactLogix, PLC-5, SLC-500
-
Modbus TCP (Wago, Beckhoff, Phoenix, Schneider)
-
Mitsubishi (Melsec-Q)
-
-
支持的工业以太网协议
-
TCP/IP, RFC1006 (ISO on TCP), ISO (H1)
-
EtherNet/IP
-
AB Ethernet, S5, S7, CLX, SLC
-
Send /Receive (Raw Data / Socket)
-
TCP/IP with PLC Header
-
Modbus on TCP
-
Melsec-Q, DLMS, DCU
-
-
通过特定地参数设置连接相互独立地以太网网络
-
将标准TCP/IP的PC连接到工业以太网
-
ISO (H1)的远程维护
-
相互独立网络间的网关
-
不同类型网络间的转换器
-
PLC数据双向对称地发送和读写
-
2×TP(RJ45), 10/100MBit/s
可连接的PLC
-
S7/S5 <-> Modbus
-
S7/S5 <-> Rockwell CLX (Server)
-
S7/S5 <-> Rockwell SLC/PLC5
-
S7/S5 <-> Melsec-Q (Server)
-
S7/S5 <-> Raw
-
Modbus <-> Rockwell CLX (Server)
-
Modbus <-> Rockwell SLC/PLC5
-
Modbus <-> Melsec-Q (Server)
-
Modbus <-> S7/S5
-
Modbus <-> Raw
-
Raw <-> All
订货号: | |
GPL-YY-142101 |
Echochange,
Maximum 10
connections Connectors: 2×Ethernet (原INAT订货号: 200-6000-01) |
LRA-YY-142001 | Upgrade Echochange to Max. 30 connections |
