epGate PN

EtherNet/IP to PROFINET Gateway with PROFINET Controller Functionality

EtherNet/IPPROFINET间协议转换网关,具有PROFINET控制器功能

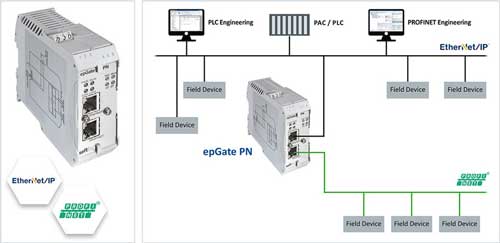

epGate PN实现EtherNet/IP扫描器(例如Rockwell PLC)和多达32PROFINET设备之间的实时转换网关。当网关上部的RJ45接口连接到EtherNet/IP网络并作为从站时,网关下部的RJ45接口连接到PROFINET网络并充当PROFINET控制器(主站)。可实现将PROFINET设备和子系统集成到EtherNet/IP应用程序中。epGate PN附带的通信配置工具有助于定义PROFINET配置,并为EtheNet/IP 控制器PLC的工程软件提供随时可用的符号映射信息。这样,用户可以单独为网关两侧定义数据,而不会出错。

  • 跨网络的可靠运营

  • 连接到EtherNet/IP网络并充当适配器(从站),(上部的RJ45接口)

  • PROFINET控制器(主站)功能(下部的RJ45接口)

  • EtherNet/IP PLC直接访问PROFINET现场设备

  • 通过部署智能设备功能访问具有内部PROFINET网络的机器(支持西门子PLC

  • 透明交换I/O数据

  • EtherNet/IP端显示PROFINET故障和诊断

  • EtherNet/IP PLC可以通过质量值激活PROFINET输出

  • 如果与PLC的连接丢失,PROFINET输出将切换到安全状态

  • 通过附加指令进行简单集成

  • PLC程序数据访问PROFINET设备,无需详细的PROFINET知识

  • 由提供的工具生成的两个协议之间的映射

  • 附加指令(AOI)包含详细PROFINET数据类型定义

  • 包括配置工具和集成的Web服务器

  • 基于PC的配置软件,可在线访问PROFINET设备,为EtheNet/IP PLC的工程软件提供随时可用的符号映射信息

  • 内置Web服务器,可实时监控映射和交换数据

  • EtheNet/IP: 最多2个输入和输出组件,每个最多255个字节,最小RPI2ms

  • PROFINET: 最多支持32PROFINET设备,循环时间低至250μs

  • 接口:2RJ45端口

  • 尺寸:100 X 35 X 105mm

  • 重量:0.25kg

  • 供电:18~32VDC

  • 工作温度:-40 ~ +40

  • 冷却:对流,无风扇

  • 安装:35mm钉轨

  • 防护等级:IP20

  • 认证:EMC, ROHS, FCC, VCCI

订货号:



GCA-CA-014111
epGate PN, EtherNet/IP to PROFINET Gateway (16 PROFINET devices)

LRA-CA-019390
epGate PN extension for 32 PROFINET devices
